Pivot ST
Caractéristiques techniques générales
- Roues avec jantes galvanisées
- Motoréducteur alu 1/40e.0.55 kw à 1500 tr/mn
- Réducteurs 1/50e
- Joints de cardans en aluminium avec croisillon en uréthanne
- Câble de puissance 4G4 (4G6 pour ST245)
- Tour bipoutre
- Tour d'extrémité avec décanteur et vidange
- Armoire électrique étanche type A ou B à double porte conforme aux normes Européennes
- Manostat et manomètre
- Coude de branchement inférieur

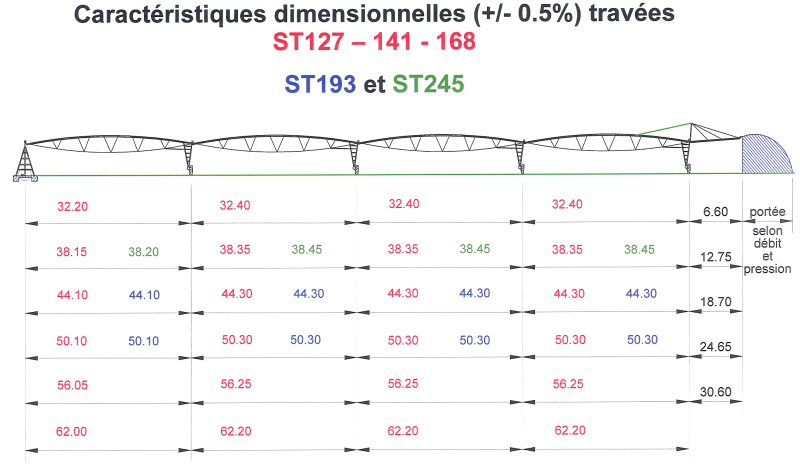

Longueurs travées

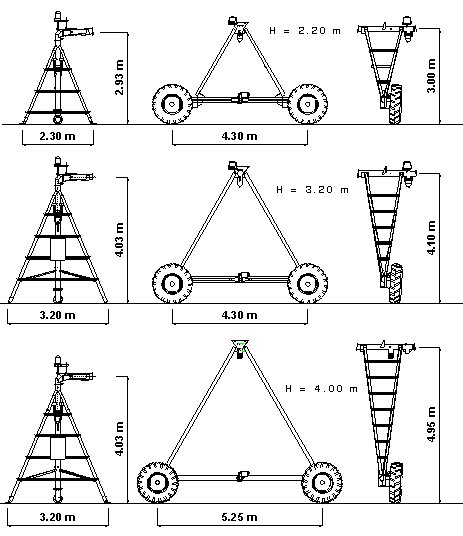

Hauteurs

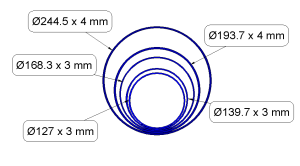

Diamètres et capacités
| Modèle | Diamètre | Epaisseur | Débit max à 3 m/s | Débit max à 3,5 m/s |
|---|---|---|---|---|
| ST127 | Ø127 | 3 | 124 m3/h | 145 m3/h |
| ST127 | Ø127 | 4 | 120 m3/h | 140 m3/h |
| ST141 | Ø139.7 | 3 | 152 m3/h | 177 m3/h |
| ST168 | Ø168.3 | 3 | 223 m3/h | 261 m3/h |
| ST168 | Ø168.3 | 4 | 218 m3/h | 254 m3/h |
| ST193 | Ø193.7 | 3 | 299 m3/h | 349 m3/h |
| ST193 | Ø193.7 | 4 | 292 m3/h | 341 m3/h |
| ST245 | Ø244.5 | 4 | 475 m3/h | 554 m3/h |

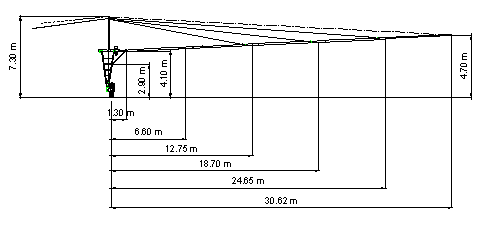

Porte à Faux

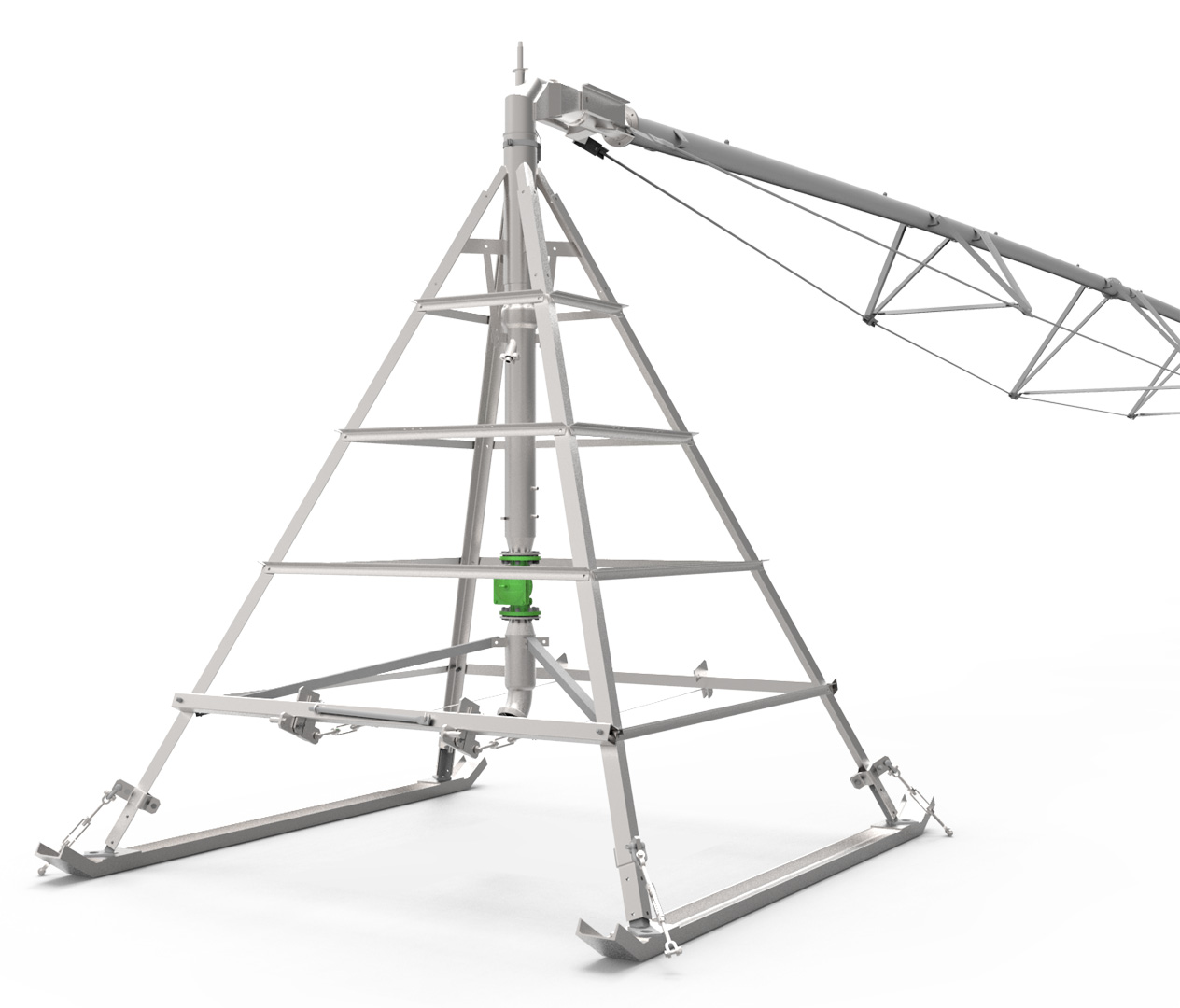

Pivot déplaçable sur skis
